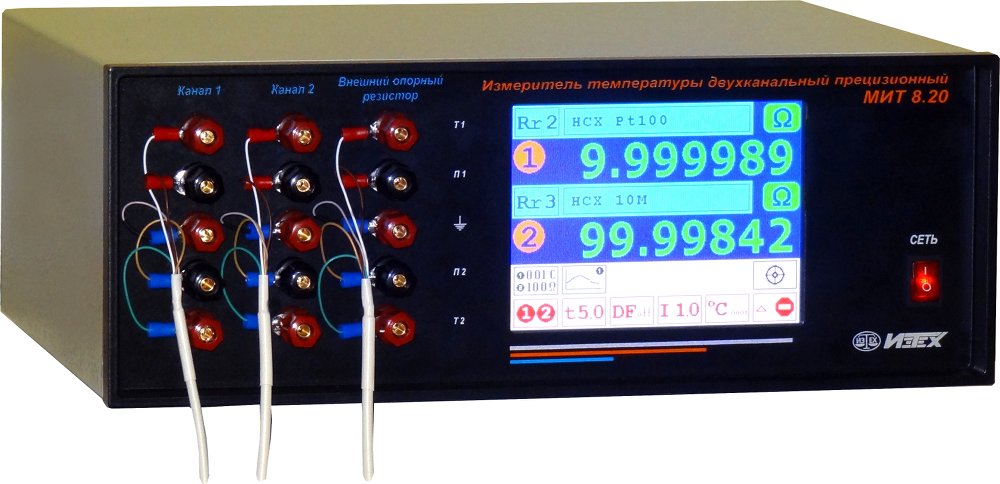

Двухканальный прецизионный измеритель температуры МИТ 8.20

Двухканальный прецизионный измеритель температуры (мост измерительный температурный постоянного тока) МИТ 8.20 предназначен для высокоточного измерения температуры и электрического сопротивления, в том числе при проведении поверочных (калибровочных) работ.

Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры - платиновых термометров сопротивления (ТСПВ, ПТСВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90. В качестве первичных преобразователей температуры могут использоваться и термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006).

Прибор имеет два входных канала, которые могут измерять сигналы от разных типов датчиков температуры, а также активное сопротивление. При измерении температуры прибор сначала измеряет сопротивление ТС, а затем по введенным статическим характеристикам преобразования вычисляет температуру. Индивидуальные статические характеристики (ИСХ) эталонных термопреобразователей вводятся в МИТ 8.20 либо при помощи сенсорного дисплея, либо с персонального компьютера (программное обеспечение входит в комплект поставки). ИСХ ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен, полином девятой степени (T=C0+C1•R+C2•R2+.., где R – сопротивление ТС).

В комплект поставки МИТ 8.20 входит управляющая программа. Управляющая программа предназначена для программирования МИТ 8.20, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Удобный интерфейс позволяет быстро освоить работу с программой. Требования к компьютеру: операционная система – MS Windows XP/Vista/7/8, свободный последовательный порт USB.

Управляющая программа позволяет: вводить в МИТ 8.20 значения внутренних опор; настраивать каналы; вводить ИСХ, отображать в цифровом и графическом видах результаты измерений; отображать график разности между каналами; сохранять результаты измерений для дальнейшей обработки в форматах «txt» и «csv», рассчитывать «среднее» и «СКО» на участке графика.

График температурного хода в ампуле тройной точки воды АТТВ-1, измеренного при помощи ПТС-10М (ток питания 1мА) и МИТ 8.20.
СКО измерений составило 0.024мК.

Области применений:

• Прецизионные измерения температуры. В этом применении МИТ 8.20 используется в качестве эталонного цифрового термометра (0го разряда) в комплекте с эталонным термопреобразователем сопротивления.
• Поверка и калибровка первичных термопреобразователей (ТС) методом непосредственного сличения с эталонным термометром. При этом один канал МИТ служит прецизионным цифровым термометром, а другой – измерителем поверяемого первичного преобразователя. Результаты поверки могут отображаться как в Омах, так и в °С (К).
• Поверка и калибровка эталонных (образцовых) термопреобразователей сопротивления (ТС) 0^го, 1^го, 2^го и 3^го разрядов в реперных точках МТШ-90. В этом применении МИТ 8.20 используется в качестве прецизионного омметра.
• Аттестация реперных точек МТШ-90. В этом применении МИТ 8.20 используется в качестве эталонного цифрового термометра (0^го разряда) в комплекте с эталонным термопреобразователем сопротивления.

Комплект поставки:

• двухканальный прецизионный измеритель температуры МИТ 8.20 - 1 шт;
• компакт-диск с программным обеспечением - 1 шт;
• руководство по эксплуатации - 1 экз;

Дополнительное оборудование:

	МИТШ-3.2 Шнур для подключения эталонных мер МИТШ-3.2 предназначен для подключения эталонных мер электрического сопротивления при проведении поверки или калибровки прибора. Стандартная длина шнура – 1.5 м.
	МИТШ-4.2 Шнур-переходник MiniDin 6 (отв.) <-> “U” клеммы (МИТШ-4.2) предназначен для подключения ТС, снабженных разъемом MiniDin 6. Стан­дартная длина переходника – 0.3 м.

Технические характеристики.

Погрешность измерений отношения измеряемого резистора (RИ) к внешнему опорному резистору (RО) *
Диапазон RИ / RО 0 ... 0.95	Диапазон RИ / RО 0.95 ... 1.05	Диапазон RИ / RО 1.05 ... 2
0.00002 % (0.2 ppm / 0.05 мК)	0.000004 % (0.04 ppm / 0.01 мК)	0.00002 % (0.2 ppm / 0.05 мК)

*) При R_o > 9.5 Ом.

Верхние пределы диапазонов и пределы допускаемой основной абсолютной погрешности измерений по встроенным опорным резисторам
Ток питания ТС, мА; [опорный резистор]	Верхний предел диапазона измерений	Предел допускаемой основной абсолютной погрешности за 1 год	Предел допускаемой основной абсолютной погрешности за 24 часа
4.0 [3 Ом]	5.0 Ом	±(0.000002+2•10-6R) Ом	±(0.000002+3•10-7R) Ом
4.0 [30 Ом]	50 Ом	±(0.000004+2•10-6R) Ом	±(0.000004+3•10-7R) Ом
3.0 [30 Ом]	50 Ом
2.0 [30 Ом]	50 Ом
1.5 [30 Ом]	30 Ом
1.0 [30 Ом]	50 Ом
1.0 [300 Ом]	400 Ом	±(0.00004+2•10-6R) Ом	±(0.00004+3•10-7R) Ом
0.7 [300 Ом]	570 Ом
0.4 [300 Ом]	1000 Ом

Погрешность измерений температуры по встроенным опорным резисторам для разных типов ТС. В квадратных скобках указан ток питания ТС.
	R0=1 Ом	R0=10 Ом	R0=100 Ом
За 1 год	±(0.001+2•10-6•t)°С [4мА]	±(0.0006+2•10-6•t)°С [1мА]	±(0.0006+2•10-6•t)°С [1мА]
За 24 часа	±(0.0005+3•10-7•t)°С [4мА]	±(0.00017+3•10-7•t)°С [1мА]	±(0.00017+3•10-7•t)°С [1мА]

t – измеряемая температура в °С.
Пределы допускаемой основной погрешности приведены без учета погрешности датчиков температуры.

Токи питания ТС, мА	0.4, 0.7, 1, 1.5, 2, 2.5, 3, 4
Диапазон измеряемых сопротивлений, Ом	0.1… 1000
Встроенные опорные резисторы, Ом	3, 30, 300
Время измерений, с	2.5, 5, 10
Количество каналов измерений	2
НСХ ТС	10М, 50М, 100М, 10П, 50П, 100П, Pt10, Pt50, Pt100
ИСХ ТС	4×МТШ-90, 2×КВД, 2׫Полином»
Нормальные условия эксплуатации
напряжение пи­тающей сети, В	220±5
частота пи­тающей сети, Гц	50±1
температура ок­ружающей среды, °С	+15...+25
относительная влажность, %	10...80
атмосферное давление, кПа	96...104
Потребляемая от сети мощность, Вт	10
Размеры, мм	350 x 130 x 280
Масса, кг	5
Связь с компьютером	Гальванически развязанный RS232С, 9600 бод и гальванически развязанный USB

Страница СИ во ФГИС "АРШИН"

Руководство по эксплуатации (PDF, 640 KB)

Методика поверки (PDF, 190 KB)

Для ОС Windows
Программа МИТ 8.20
Демонстрация и описание управления прибором по протоколу ModBus

Для ОС Linux

DEB пакет для установки в 64 битных дистрибутивах Ubuntu, Debian, Astra Linux и аналогичных - скачать.
ВНИМАНИЕ!
Перед использованием программы необходимо убедиться, что пользователь добавлен в группу dialout.
Для добавления пользователя в группу выполните в терминале:
sudo usermod -a -G dialout $USER
и перезагрузите компьютер.

RPM пакет для установки в 64 битных дистрибутивах Alt Linux Workstation 10.1 и аналогичных - скачать.
ВНИМАНИЕ!
Перед использованием программы необходимо убедиться, что пользователь добавлен в группу uucp.
Для добавления пользователя в группу выполните в терминале:
sudo usermod -a -G uucp $USER
и перезагрузите компьютер.
