Многоканальные прецизионные измерители температуры серии МИТ 8

Приборы внесены в Государственный реестр РФ под №19736-11

Многоканальный прецизионный измеритель температуры МИТ 8 предназначен для высокоточных измерений температуры, электрического сопротивления и напряжения постоянного тока, в том числе при проведении поверочных (калибровочных) работ.

В качестве первичных преобразователей температуры могут применяться: термометры сопротивления платиновые эталонные по ГОСТ Р 51233-98, преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные по ГОСТ Р 52314-2005, термопреобразователи сопротивления с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009, преобразователи термоэлектрические с НСХ по ГОСТ Р 8.585-2001, а также нестандартные ТС и ТП, сопротивление (термоЭДС) которых укладывается в диапазон измерений МИТ 8.

Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10М и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90; термоэлектрических преобразователей со статическими характеристиками преобразования, представленными в виде таблицы зависимости термоЭДС от температуры.

В качестве первичных преобразователей также могут использоваться датчики с унифицированным выходным сигналом (датчики температуры, давления, влажности и другие). Калибровочные характеристики датчиков в этом случае должны быть представлены в виде таблицы (до 56 точек).

Прибор имеет восемь или шестнадцать входных каналов, которые могут измерять сигналы от разных типов датчиков температуры, а также активное сопротивление и напряжение постоянного тока. При измерении температуры прибор сначала измеряет сопротивление ТС или термоЭДС ТП, а затем по введенным статическим характеристикам преобразования вычисляет температуру. Статические характеристики вводятся в МИТ 8 при помощи персонального компьютера или при помощи ручек управления (модификации МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15). Каждый канал МИТ 8 настраивается независимо от других: калибровочная характеристика, ток питания ТС, размерность (Ом, °С, мВ). Если канал не участвует в измерениях, он может быть выключен. Результаты измерений включенных каналов отображаются на дисплее последовательно. В модификациях МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15 предусмотрена возможность одновременного отображения результатов измерений всех включенных каналов.

При работе с термопарами в МИТ 8 предусмотрена возможность компенсации холодного спая. При этом компенсационный ТС (один на все ТП) подключается к одному из каналов МИТ 8. В таком режиме может быть подключено не более 6 термопар. Без компенсации холодного спая – не более 7 термопар. В модификациях МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15 каждая ТП может быть оснащена своим компенсационным ТС. Число одновременно подключаемых термопар может достигать 8 или 16.

Управление прибором осуществляется либо с его клавиатуры (ручек управления в модификациях МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15), либо с персонального компьютера. В МИТ 8 можно включать/выключать каналы, изменять последовательность отображения каналов, токи питания датчиков, размерность измерений (Ом, °С, мВ), время измерений, вводить статические характеристики преобразования и выбирать степень округления температуры (0.1°C, 0.01°C, 0.001°C).

МИТ 8 имеет встроенную память для записи и хранения результатов измерений (режим самописца), которые могут быть считаны при помощи персонального компьютера. Максимальное время непрерывной записи результатов измерений варьируется от 1 часа (включен 1 канал, время измерения одного канала - 2 секунды) до 14 часов (включены все каналы, время измерения одного канала - 14 секунд).

Наличие в приборе интерфейсов RS-232C и USB позволяет создавать автоматизированные системы и комплексы многоцелевого назначения (в частности - автоматизированные рабочие места поверителя). На основе МИТ 8.10 и МИТ 8.10М ООО «ИзТех» производит автоматизированное рабочее место поверителя АРМП-1, предназначенное для поверки термопреобразователей сопротивления по ГОСТ 8.461-2009 и комплектов разностных термометров, применяемых в теплосчетчиках.

В комплект поставки МИТ 8 входит управляющая программа. Управляющая программа предназначена для программирования МИТ 8, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Удобный интерфейс позволяет быстро освоить работу с программой. Требования к компьютеру: операционная система – MS Windows XP/Vista/7/8/10, свободный последовательный порт RS-232С или USB.

Управляющая программа состоит из двух страниц: «Программирование» и «Считывание». Страница «Программирование» позволяет настраивать МИТ 8 (вводить статические характеристики преобразования ТС и ТП, задавать токи питания ТС и режимы компенсации холодного спая ТП, калибровать встроенные опоры и т. д.), а также управлять работой прибора при помощи ПК. Страница «Считывание» позволяет считывать из МИТ 8 результаты измерений, отображать их в виде графиков и сохранять на ПК.

Страница «Программирование»

Страница «Считывание»

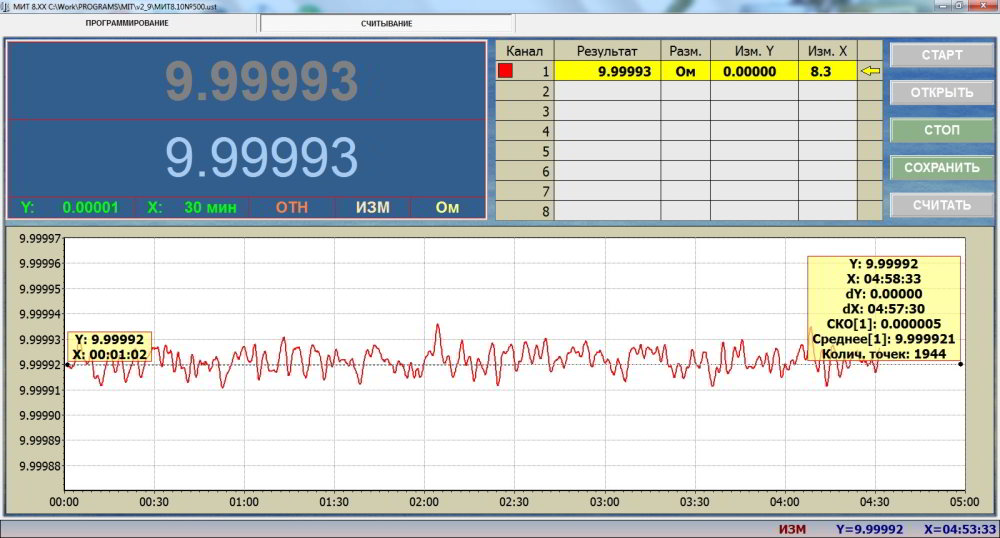

Измерение 10 Ом термостатированной (в термостате ТЭМП-2) меры электрического сопротивления Р3030 при помощи МИТ 8.15. Ток питания меры - 1 мА. СКО измерений составило 5*10-5 % (0.5 ppm).

Измерение 100 Ом термостатированной (в термостате ТЭМП-2) меры электрического сопротивления Р3030 при помощи МИТ 8.15. Ток питания меры - 1 мА.
СКО измерений составило 3*10^-5 % (0.3 ppm)

График температурного хода в ампуле тройной точки воды АТТВ-1, измеренный при помощи ПТС-10М (ток питания 1мА) и МИТ 8.15. СКО измерений составило 0.13мК.

Области применений:

• Прецизионные измерения температуры. В этом применении МИТ 8 используется в качестве многоканального эталонного цифрового термометра как в комплекте с эталонными термопреобразователями сопротивления, так и в комплекте с эталонными термоэлектрическими преобразователями.
• Поверка термометров сопротивления платиновых эталонных 1^го и 2^го разрядов в реперных точках МТШ-90 в соответствии с ГОСТ Р 8.571-98 (только для модификации МИТ 8.15).
• Поверка термометров сопротивления платиновых эталонных 2^го и 3^го разрядов методом непосредственного сличения с эталонным термометром 1^го разряда в жидкостном термостате (только для модификации МИТ 8.15). Дополнительно рекомендуем приобрести термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1 с металлическими выравнивающими блоками.
• Поверка преобразователей термоэлектрических платинородий-платиновых и платинородий-платинородиевых эталонных 1^го, 2^го и 3^го разрядов в соответствии с ГОСТ Р 8.611-2005 (только для модификации МИТ 8.15).
• Поверка равноделенных жидкостных стеклянных термометров ТР-1, ТР-2 и других с ценой деления 0.01, 0.02°С (только для модификации МИТ 8.15). Дополнительно рекомендуем приобрести термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1 с металлическими выравнивающими блоками.
• Поверка термопреобразователей сопротивления из платины, меди и никеля в соответствии с ГОСТ 8.461-2009. При этом один канал МИТ 8 служит прецизионным цифровым термометром, а другие – измерителями сигналов поверяемых первичных термопреобразователей. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, термометр сопротивления платиновый вибропрочный эталонный ТСПВ-1, программное обеспечение АРМП-1.
• Поверка комплектов разностных термометров, применяемых в теплосчетчиках. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, термометр сопротивления платиновый вибропрочный эталонный ТСПВ-1, программное обеспечение АРМП-1.
• Поверка преобразователей термоэлектрических в соответствии с ГОСТ 8.338-2002. Дополнительно рекомендуем приобрести калибраторы температуры КТ-2 и КТ-3.
• Поверка жидкостных, манометрических, дилатометрических, цифровых термометров, термопреобразователей с унифицированным токовым выходом. При этом измеритель температуры МИТ 8 используется в качестве эталонного цифрового термометра. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, образцовый термометр сопротивления платиновый вибропрочный ТСПВ-2, калибраторы температуры КТ-1, КТ-2 и КТ-3.
• Поверка жидкостных, манометрических, дилатометрических, цифровых термометров, термопреобразователей с унифицированным токовым выходом. При этом измеритель температуры МИТ 8 используется в качестве эталонного цифрового термометра. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, термометр сопротивления платиновый вибропрочный эталонный ТСПВ-1, калибраторы температуры КТ-1, КТ-2 и КТ-3.
• Поверка (аттестация) термостатов (ТПП-1, Т-2 и других) и калибраторов температуры (КТ-1, КТ-2, КТ-3 и других). В этом применении МИТ 8 используется в качестве двухканального эталонного цифрового термометра.

• Аттестация температурных полей испытательного оборудования: климатических камер, сушильных шкафов, печей, автоклавов. При этом измеритель температуры МИТ 8 используется в качестве прецизионного многоканального термометра.


Комплект поставки:

• многоканальный прецизионный измеритель температуры МИТ 8 - 1 шт;
• компакт-диск с программным обеспечением и руководством по эксплуатации - 1 шт;
• руководство по эксплуатации - 1 экз;
• паспорт - 1 экз;
• кабель связи прибора с ПК через интерфейс RS-232С - 1 шт;
• кабель связи прибора с ПК через интерфейс USB - 1 шт;
• сетевой шнур - 1 шт;
• разъем для подключения первичных преобразователей температуры (MiniDin 6 или Lemo) - 8(16) шт;
• чемодан - 1 шт.

Выпускаются восемь модификаций прибора: МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05, МИТ 8.10, МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15.

• МИТ 8.02 предназначен для работы с ТС, номинальные значения (R0) которых равны 10 Ом и 25 Ом.
• МИТ 8.03 предназначен для работы с ТС, номинальные значения (R0) которых равны 50 Ом и 100 Ом.
• МИТ 8.04 предназначен для работы с ТС, номинальные значения (R0) которых равны 500 Ом и 1000 Ом.
• МИТ 8.05 предназначен для работы с ТС, номинальные значения (R0) которых равны 50, 100, 500 и 1000 Ом.
• МИТ 8.10, МИТ 8.10М, МИТ 8.10М1 предназначены для работы с ТС, номинальные значения (R0) которых равны: 10, 25, 50, 100, 500 и 1000 Ом.
• МИТ 8.15 предназначен для работы с ТС, номинальные значения (R0) которых равны: 1, 10, 25, 50, 100 и 500 Ом.

Все модификации прибора работают с термоэлектрическими преобразователями всех типов, включая эталонные преобразователи ППО, ПРО и МКО.

Дополнительное оборудование:

	Разъем MiniDin 6 Разъем MiniDin 6 предназначен для самостоятельного подключения датчиков к прецизионному измерителю при помощи пайки.
	Разъем Lemo Разъем для подключения первичных преобразователей температуры предназначен для самостоятельного подключения датчиков при помощи пайки. Тип разъема - Lemo FGG-0B-305.
	МИТШ-1.1 Шнур МИТШ-1.1 представляет собой переходник с разъема MiniDin 6 или Lemo на нажимной 4-х контактный клеммник  и предназначен для подключения первичных преобразователей температуры по 4-х проводной схеме соединения к прецизионному измерителю без пайки. Шнур может использоваться с любыми типами термометров сопротивления, в том числе эталонными. Стандартная длина шнура – 1.5 м.
	МИТШ-1.2 Шнур МИТШ-1.2 представляет собой переходник с разъема MiniDin 6 или Lemo на четыре зажима типа «крокодил» и предназначен для подключения первичных преобразователей температуры по 4-х проводной схеме соединения к прецизионному измерителю без пайки. Шнур может использоваться с любыми типами термометров сопротивления, в том числе эталонными. Стандартная длина шнура – 1.5 м.
	МИТШ-1.3 Шнур МИТШ-1.3 представляет собой переходник с разъема MiniDin 6 или Lemo на пять завинчивающихся клемм и предназначен для подключения первичных преобразователей температуры по 4-х проводной схеме соединения к прецизионному измерителю без пайки. Шнур может использоваться с любыми типами термометров сопротивления, в том числе эталонными. Стандартная длина шнура – 1.5 м.
	МИТШ-2.1.1 и МИТШ-2.1.2 Шнуры МИТШ-2.1.1 и МИТШ-2.1.2 представляют собой переходники с разъема MiniDin 6 или Lemo на нажимной 2-х контактный клеммник и предназначены для подключения термоэлектрических преобразователей без пайки. В шнур МИТШ-2.1.1 встроен ТС класса «А» с НСХ 100М для компенсации холодных спаев ТП. Шнур МИТШ-2.1.2 изготавливается без встроенного компенсационного ТС. Шнуры  могут использоваться с любыми типами термоэлектрических преобразователей, в том числе эталонными. Стандартная длина шнуров – 1.5 м.
	МИТШ-2.2.1 и МИТШ-2.2.2 Шнуры МИТШ-2.2.1 и МИТШ-2.2.2 представляют собой переходники с разъемов MiniDin 6 или Lemo на два зажима типа «крокодил» и предназначены для подключения термоэлектрических преобразователей без пайки. В шнур МИТШ-2.2.1 встроен ТС класса «А» с НСХ 100М для компенсации холодных спаев ТП. Шнур МИТШ-2.2.2 изготавливается без встроенного компенсационного ТС. Все шнуры для подключения ТП могут использоваться с любыми типами термоэлектрических преобразователей, в том числе эталонными. Стандартная длина шнуров – 1.5 м.
	МИТШ-3.1 Шнур МИТШ-3.1 представляет собой переходник с разъема MiniDin 6 или Lemo на 5 «U»-образных клемм и предназначен для подключения эталонных мер электрического сопротивления при проведении поверки или калибровки прибора.  Стандартная длина шнура – 1.5 м.
	МИТШ-3.3 Шнур МИТШ-3.3 представляет собой переходник с разъема для подключения первичных преобразователей MiniDin 6 или Lemo на 3 «U»-образные клеммы и предназначен для подключения калибраторов (компараторов) напряжения и нормальных элементов при проведении поверки или калибровки прибора. Стандартная длина шнура – 1.5 м.
	МИТШ-4.1 Шнур МИТШ-4.1 представляет собой переходник с разъема MiniDin 6 или Lemo на РС 7 (штыри) и предназначен для подключения первичных преобразователей температуры (ТС, ТП), снабженных разъемом РС 7 (отверстия). Стандартная длина переходника – 0.3 м.
	МИТШ-5.1 Шнур для измерения силы тока МИТШ-5.1 предназначен для подключения термопреобразователей с унифицированным токовым выходным сигналом ТСПУ, ТСМУ, ТХАУ и других. Шнур преобразует протекающий через встроенный прецизионный резистор ток в напряжение. Шнур может быть выполнен с разъёмом MiniDin 6 или Lemo. Стандартная длина шнура – 1.5 м. Технические характеристики: Диапазон измерения силы постоянного тока, мА - от -30 до +30 Сопротивление встроенного прецизионного резистора, Ом - 10±0.001

Технические характеристики.

Модель	Ток питания ТС, мА	Диапазон измерения Сопротивления, Ом	Диапазон измерения Напряжения, мВ	Размеры, мм	Масса, кг
МИТ8.02	2,4	0.001… 150	-300… +300	95 * 260 * 190	1.2
МИТ8.03	1, 1.5	0.001… 300
МИТ8.04	0.2, 0.4	0.001… 1500
МИТ8.05	0.1, 0.2, 1, 1.5	0.001… 2000
МИТ8.10(М, М1)	0.1, 0.2, 0.4, 0.7, 1, 1.5, 2, 4
МИТ8.15	0.4, 0.7, 1, 1.5, 2, 2.5, 3, 4	0.001… 750	-1200… +1200



Погрешность измерений температуры для разных типов ТС и ТП. В квадратных скобках указан ток питания ТС.
	R0=1 Ом	R0=10 Ом	R0=100 Ом	R0=500 Ом	ТП
МИТ8.02	±(0.025+10-5*t)°С [4мА]	±(0.0075+10-5*t)°С [2мА]	±(0.003+10-5*t)°С [2мА]	-	0.15°С
МИТ8.03	±(0.075+10-5*t)°С [1.5мА]	±(0.015+10-5*t)°С [1мА]	±(0.004+10-5*t)°С [1мА]	-
МИТ8.04	±(0.3+10-5*t)°С [0.4мА]	±(0.03+10-5*t)°С [0.4мА]	±(0.01+10-5*t)°С [0.4мА]	±(0.004+10-5*t)°С [0.2мА]
МИТ8.05	±(0.075+10-5*t)°С [1.5мА]	±(0.015+10-5*t)°С [1мА]	±(0.004+10-5*t)°С [1мА]	±(0.004+10-5*t)°С [0.2мА]
МИТ8.10(М, М1)	±(0.025+10-5*t)°С [4мА]	±(0.015+10-5*t)°С [1мА]	±(0.0035+10-5*t)°С [1мА]	±(0.004+10-5*t)°С [0.2мА]
МИТ8.15	±(0.003+3*10-6*t)°С [4мА]	±(0.002+3*10-6*t)°С [1мА]	±(0.001+3*10-6*t)°С [1мА]	±(0.001+3*10-6*t)°С [0.4мА]	0.05°С
МИТ8.15 *	±(0.001+10-6*t)°С [4мА]	±(0.0005+10-6*t)°С [1мА]	±(0.0005+10-6*t)°С [1мА]	±(0.0003+10-6*t)°С [0.4мА]	0.02°С

*) За 24 часа.
  t – измеряемая температура в °С.

Пределы допускаемой основной погрешности приведены без учета погрешности датчиков температуры.

Верхние пределы диапазонов измерений и пределы допускаемой основной абсолютной погрешности при­боров МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05, МИТ 8.10(М, М1)
Изме­ряемая величина	Ток питания ТС, мА	Верхний пределдиапазона измерений	Предел допускаемой основной абсолют­ной погрешно­сти
С о п р о ­т и в ­л е ­н и е	4.0	75 Ом	±(0.0001+10-5R) Ом
	2.0	150 Ом	±(0.0002+10-5R) Ом
	1.5	200 Ом	±(0.0003+10-5R) Ом
	1.0	300 Ом	±(0.0005+10-5R) Ом
	0.7	420 Ом	±(0.0006+10-5R) Ом
	0.4	750 Ом	±(0.0012+10-5R) Ом
	0.2	1500 Ом	±(0.0030+10-5R) Ом
	0.1	2000 Ом	±(0.0050+10-5R) Ом
Напряжение		±300мВ	± (0.0010+10-4U) мВ

R – измеряемое сопротивление в Омах; U – измеряемое напряжение в мВ.

Верхние пределы диапазонов измерений и пределы допускаемой основной абсолютной погрешности при­бора МИТ 8.15
Изме­ряемая величина	Ток питания ТС, мА	Верхний предел диапазона измерений	Предел допускаемой основной абсолют­ной погрешно­сти	Предел допускаемой основной абсолют­ной погрешно­сти за 24 часа
С о ­п р о ­т и в ­л е ­н и е	4.0	4.5 Ом	±(0.00001+3*10-6R) Ом	±(0.000003+10-6R) Ом
	4.0	35 Ом	±(0.00003+3*10-6R) Ом	±(0.00001+10-6R) Ом
	3.0	50 Ом	±(0.00005+3*10-6R) Ом
	2.0	35 Ом	±(0.00003+3*10-6R) Ом
	1.0	35 Ом	±(0.00004+3*10-6R) Ом
	1.0	300 Ом	±(0.0002+3*10-6R) Ом	±(0.0001+10-6R) Ом
	0.7	400 Ом	±(0.0003+3*10-6R) Ом
	0.4	750 Ом	±(0.0005+3*10-6R) Ом
Напряжение		±1200мВ	± (0.0005+3*10-5U) мВ	± (0.0001+5*10-6U) мВ

R – измеряемое сопротивление в Омах; U – измеряемое напряжение в мВ.

Общие технические характеристики для всех приборов серии МИТ 8.
Время измерения одного канала, с	2…14
Количество каналов измерений	8(16*)
Количество калибровочных характеристик	8(16*)
Время записи во внутреннюю память, час	1…14
Нормальные условия эксплуатации
напряжение пи­тающей сети, В	220±5
частота пи­тающей сети, Гц	50±1
температура ок­ружающей среды, °С	+15…+25
относительная влажность, %	10…80
атмосферное давление, кПа	96…104
Связь с компьютером	Гальванически развязанный RS232С, 9600 бод и гальванически развязанный USB

*) Для модификации МИТ 8.10М1.

Страница СИ во ФГИС "АРШИН"

Руководство по эксплуатации

Программное обеспечение

Для ОС Windows
Программа МИТ 8 версии 2.94.

Драйвер виртуального COM порта.
Дополнительно: самая новая версия драйвера доступна на сайте FTDI Chip

Для ОС Linux

DEB пакет для установки в 64 битных дистрибутивах Ubuntu, Debian, AstraLinux и аналогичных - скачать.
ВНИМАНИЕ!
Перед использованием программы необходимо убедиться, что пользователь добавлен в группу dialout.
Для добавления пользователя в группу выполните в терминале:
sudo usermod -a -G dialout $USER
и перезагрузите компьютер.

RPM пакет для установки в 64 битных дистрибутивах Alt Linux Workstation 10.1 и аналогичных - скачать.
ВНИМАНИЕ!
Перед использованием программы необходимо убедиться, что пользователь добавлен в группу uucp.
Для добавления пользователя в группу выполните в терминале:
sudo usermod -a -G uucp $USER
и перезагрузите компьютер.

Для Arch Linux пакет доступен в AUR.
ВНИМАНИЕ!
Перед использованием программы необходимо убедиться, что пользователь добавлен в группу uucp.
Для добавления пользователя в группу выполните в терминале:
sudo usermod -a -G uucp $USER
и перезагрузите компьютер.
